一、產品概述

   TYJB-III雙回路繼電保護測試儀是各種高、低壓配電系統，作單相保護繼電器校驗的新型儀器。性能和測試方法的設計依據是：電力工業部安全監察及生產協調司組編的《新編保護繼電器檢驗》。適用于電力、冶金、化工、礦山、紡織等工礦企業。可對各種電磁型、整流型、晶體管集成電路型繼電器的動作電壓/電流值、返回電壓/電流值、動作時間、返回時間以及重合閘繼電器的動作值、返回值、充放電時間、動作時間等進行測試和校驗。也可對GL型和LL型反時限繼電器的始動電流、感應元件動作電流、速斷元件動作電流及動作時間進行測試。
    TYJB-III雙回路繼電保護測試儀把保護繼電器校驗時所用的電流發生器、電壓發生器、電秒表、標準電壓/電流表、調壓器等一系列電器設備，科學地組合成一個完整的可攜帶的儀器，它具有雙調節、雙輸出、雙顯示等特點， 把模擬式標準電壓/電流表、電秒表改為數字式標準表，讀數精確，操作簡單，是保護繼電器校驗人員十分理想的測試儀器。

二、主要技術指標
  1.主回路輸出：連續可調
　  交流電流：0～5A、０～100A
　  直流電流：0～5A、０～30A
　  交流電壓：0～250V
    直流電壓：0～350V
  2.輔回路輸出：連續可調
　  交流電流：0～5A、０～30A
　  直流電流：0～500mA、０～10A
　  交流電壓：0～250V
    直流電壓：0～350V
  3.電量測量：4位半數字電壓表、3位半數字電流表
    精度：0.5%ROG±1個字
  4.時間測量：6位數字秒表0～9999.9999S
    精度：±0.0001S
  5.工作電壓：AC220V±10%；50Hz
  6.工作環境：溫度：-40℃～+50℃
    濕度：<90%RH
  7.輸出功率：1.5/0.75KW
  8.重量：25/18Kg

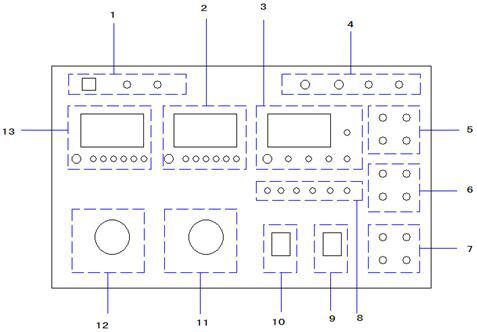

三、面板示意圖

1. AC220V 50Hz電源插座
2. 輔回路顯示
3. 動作時間顯示　(高精度數字秒表 0-9999.9999s±0.0001s）
4. 主回路交流輸出接線柱  AC 0～5A、０～100A、0～250V
5. 主回路直流輸出接線柱  DC 0～5A、０～30A、0～350V
6. 輔回路交流輸出接線柱  AC 0～5A、０～30A、0～250V
7. 輔回路直流輸出接線柱  DC 0～500mA、０～10A、0～350V
8. 觸點動作指示及時間測量輸入端子（觸點測試接線柱）
9. 輔回路開關
10. 主回路開關
11. 輔回路輸出調節旋鈕
12. 主回路輸出調節旋鈕
13. 輔回路顯示

• TYJB-III雙回路繼電保護試驗裝置
