產品名稱：
互感器特性綜合測試儀
產品型號： TY-203A更新時間： 2023-06-26瀏覽次數： 1472TY-203A互感器特性綜合測試儀支持檢測CT和PT? 滿足 GB1207、GB1208等規程要求.? 無需外接其它輔助設備，單機即可完成所有檢測項目.? 自帶微型快速打印機、可直接現場打印測試結果.? 操作簡便，帶有智能提示，使用戶更易上手操作。.? 大屏幕液晶，圖形化顯示接口.? 按規程自動給出CT/PT（勵磁）拐點值.? 自動給出5%和10%誤差曲線.
產品介紹
| 品牌 | 上海泰宜電氣 | 執行質量標準 | 國標 |
|---|---|---|---|
| 產地 | 國產 | 加工定制 | 是 |
一.設計用途
TY-203A互感器特性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.TY-203A互感器特性綜合測試儀主要特征
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：
CT（保護類、計量類） | PT |
• 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
• 自動給出拐點值 | • 自動給出拐點值 |
• 自動給出5%和10%的誤差曲線 | • 變比測量 |
• 變比測量 | • 極性判斷 |
• 極性判斷 | • 交流耐壓測試 |
• 一次通流測試 | • 二次負荷測試 |
• 交流耐壓測試 | • 二次繞組測試 |
• 二次負荷測試 | • 鐵心退磁 |
•二次繞組測試 |
|
• 鐵心退磁 |
|
五.測試儀主要技術參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1000Vrms， 5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 | |
大電流輸出 | 0～600A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～1000VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg | |
六. 產品硬件結構

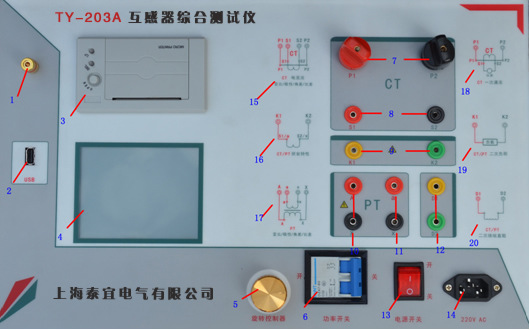

6.1．面板結構:
6.2．面板注釋：
1 —— 設備接地端子
2 ——U盤轉存口
3 ——打印機
4 ——液晶顯示器
5 ——控制器
6 ——過流保護（功率）開關
7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口
8 ——S1、S2：CT變比/極性試驗時，二次側接入端口
9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
10 ——A、X ：PT變比/極性時，一次側接入端口
11 ——a、x ：PT變比/極性時，二次側接入端口
12 ——D1、D2 ：CT/PT 二次直阻測試時，二次側接入端口
13 ——主機電源開關
14 ——主機電源插座
15 、16、17、18、19、20——主要功能接線簡
