TYDR-II 三相電容電感測試儀該儀器可以在不拆線的狀態下，采用了*的測量原理與四端測量技術，測量成組并聯電容器的單個電容器，可以精確測量、測試重復性能好；符合SJ-255-10300電容測量儀國家標準。同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。

二、功能特點

   1. TYDR-II 三相電容電感測試儀本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，滿足現場的多種使用。三相電容測量根據電容器組的聯接方式按照接線圖一次接線，儀器內置自動換相接線功能免去繁瑣的接線換相短接操作，測試完成自動出結果。

   2. 測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；

   3. 儀器采用8.0 英寸 800×600 圖形點陣 K600+ 內核 65K 色DGUS屏， 觸控操作，白天夜間均能清晰觀察，中文菜單提示，操作簡便。

   4. 儀器內置大容量非易失性存儲器：可存儲200組測量數據。

   5. 儀器配有U盤接口，可存儲任意組測量數據（受U盤容量限制） 。

   6. 儀器內置高精度實時時鐘功能：可進行日期及時間校準。

   7. 儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。

   8. 儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

三、技術指標

   1、測試電壓：交流 25V±10%，50Hz

            交流 1.25V±10%，50Hz    25VA

   2、測量范圍及精度:

     可測電容范圍: 0.1uF～6800uF±（讀數1%+0.01uF）

     可測電感范圍: 50uH～20H ±(讀數3%+0.05uH)

     可測電流范圍: 5mA～20A±(讀數3%+0.05mA)

     可測電阻范圍: 20mΩ～10kΩ±(讀數3%+0.1mΩ)

   3、外形尺寸：400mm×300mm×200mm

四、使用條件

   環境溫度：-20℃～40℃

   環境濕度：≤85%RH

   工作電源：AC220V±10%，50±1Hz

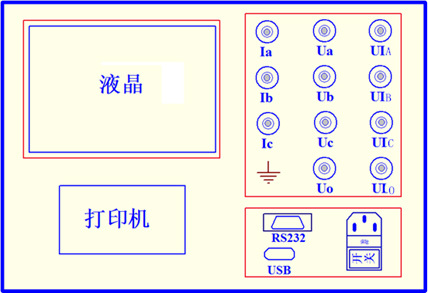

五、面板介紹

黃綠紅黑四個接線柱分別對于A相，B相，C相以及中性點O的電源輸出（大端子接電流線）、電壓輸入（小端子接電壓線）；

Ia、Ib、Ic：電流鉗接線引入端，對應A,B,C三相；

液 晶 屏：顯示操作提示及測量數據；   觸 摸 屏：儀器各種功能的觸控操作；

電源插座：接通和斷開交流電源；      USB：U盤接口

〨：儀器接地端子              RS232：擴展備用
