一、功能特點

• TYDR-I電容電感測試儀本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，滿足現場的多種使用。
• 測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；
• 儀器采用8.0 英寸 800×600 圖形點陣 K600+ 內核 65K 色DGUS屏， 觸控操作，白天夜間均能清晰觀察，中文菜單提示，操作簡便。
• 儀器內置大容量非易失性存儲器：可存儲200組測量數據。
• 儀器配有U盤接口，可存儲任意組測量數據（受U盤容量限制） 。
• 儀器內置高精度實時時鐘功能：可進行日期及時間校準。
• 儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。
• 儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

二、TYDR-I電容電感測試儀技術指標

   1、測試電壓：交流 25V±10%，50Hz

            交流 1.25V±10%，50Hz    25VA

   2、測量范圍及精度:

     可測電容范圍: 0.1uF～3300uF ±（讀數1%+0.01uF）

     可測電感范圍: 50uH～20H ±(讀數3%+0.05uH)

     可測電流范圍: 5mA～20A±(讀數3%+0.05mA)

     可測電阻范圍: 20mΩ～10kΩ±(讀數3%+0.1mΩ)

   3、外形尺寸：400mm×300mm×200mm

三、使用條件

   環境溫度：-20℃～40℃

   環境濕度：≤85%RH

   工作電源：AC220V±10%，50±1Hz

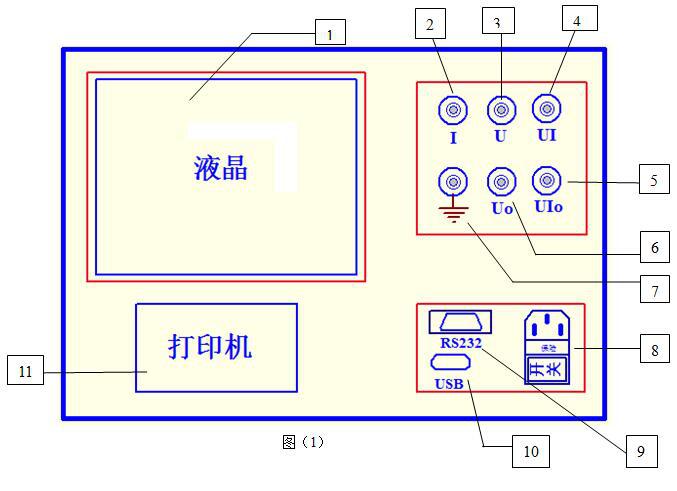

四、面板介紹

   1、液晶顯示器及觸摸屏；      7、儀器接地端子；

   2、I :電流鉗接線引入端；     8、電源插座；

   3、U :電壓正輸入端；        9、RS232（備用）

   4、UI:電流正輸出端；        10、USB接口；

   5、UIo:電流負輸出端；       11、打印機。

   6、Uo :電壓負輸入端；

   電源插座：接通和斷開交流電源；

   液 晶 屏：顯示操作提示及測量數據

   觸 摸 屏：儀器各種功能的觸控操作

   打 印 機：打印各種測量數據

   注意：粗線接大端子（電流），細線接小端子（電壓）。
