TYDDL-500A大電流發生器它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。

TYDDL-500A大電流發生器性能特點
   采用美觀大方的PVC面板
   直接顯示一次電流，便于試驗觀察及記錄
   測量精度高
   功率大、體積小、帶負載能力強
   體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。

二、技術指標
  1． 輸入電壓：AC 380/220V 50Hz 三相四線
  2． 功 率：2KVA 1*3只 6KVA
  3． 輸出電流： AC0～500A 無級可調、面板帶數顯電流表
  4． 輸出電壓： (>6V)
  5． 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3%。標準正弦波。
  6． 測量精度：（采用0.2TY級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。
  7． 輸出電流方式：真有效值連續可調；
  8． 電流穩定度：0.2%
  9． 結構形式: 一體
 10． 接線方式：根據要求
 11． 保護設置：過流、過壓

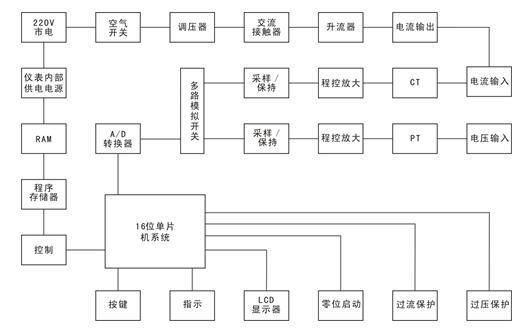

三、工作原理圖

  儀器測量線路包括一路電流測量回路和一路電流測量回路。（可按要求增加電壓測試）可擴展伏安特性功能。
  電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。
  電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。
  由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。
