產品名稱：
智能型高壓絕緣電阻測試儀
產品型號： ZOB-10KV更新時間： 2023-06-26瀏覽次數： 1560ZOB-10KV智能型高壓絕緣電阻測試儀適用于變壓器、電機、電纜、開關、高壓電容器等各種電器設備及絕緣材料的絕緣電阻、吸收比（R60S/R15S）和極化指數（R10min/R1min）的測試。適合電廠、變電站及大型廠礦企業用于各種電器設備的維修、試驗和檢定。
產品介紹
| 品牌 | 上海泰宜電氣 | 執行質量標準 | 國標 |
|---|---|---|---|
| 產地 | 國產 | 加工定制 | 是 |
一、產品概述
ZOB-10KV智能型高壓絕緣電阻測試儀適用于變壓器、電機、電纜、開關、高壓電容器等各種電器設備及絕緣材料的絕緣電阻、吸收比（R60S/R15S）和極化指數（R10min/R1min)的測試。適合電廠、變電站及大型廠礦企業用于各種電器設備的維修、試驗和檢定。
- 儀器用微型計算機技術和優良的集成電路器件進行全數字化自動測試、計算，通過LCD顯示。
- 多種測試電壓，測試范圍廣。
- 數字顯示絕緣電阻（RX）、吸收比（KX）和極化指數（PI）的測試結果。
- 充電電流大，可對容性負載快速充電。
- 具有*的抗干擾性，讀數穩定可靠。
- 可靠的保護功能,實驗中因容性負載擊穿放電時，儀器不受損傷。
- 具有電子秒表，計時準確。
- 儀器內部有大容量免維護鉛蓄電池供電，可連續工作。
- 具有電池電量自動檢測與顯示。
二、ZOB-10KV智能型高壓絕緣電阻測試儀性能特性
3.1 主要技術指標：
額定電壓 | 10KV | 5KV | 2.5KV | 1KV |
電壓精度 | 100MΩ負載時為額定電壓的±90% | |||
測量范圍(GΩ) | 0.01-300 | 0.01-200 | 0.01-100 | 0.005-50 |
短路電流 | ≥3mA | ≥ 1.5mA | ≥ 0.8mA | ≥ 0.5mA |
測量精度(GΩ) | 0.01-＜0.1 ±20% 0.1-＜200 ±5% ＞200-300 ±20% | 0.01-＜0.1 ±20% 0.1-＜100 ±5% ＞100-200 ±20% | 0.01-＜0.1 ±20% 0.1-＜50 ±5% ＞50-100 ±20% | 0.005-＜0.1 ±20% 0.1-＜20 ±5% ＞20-50 ±20% |
3.2 吸收比測量范圍：
KX=R1min/R15S ≤19.9 如果KX≥20以后屏幕顯示為！
3.3 極化指數測量范圍：
PI=R10min/R1min ≤19.9 如果KX≥20以后屏幕顯示為！
3.4 電源：機內裝置全密封免維護鉛蓄電池：6V/4.0Ah兩節，充電用AC220V。
3.5 功耗：約5W。
3.6 外型尺寸(mm)：240×170×120
3.7 重量：3Kg。
三、工作環境
儀器工作環境溫度和濕度：0—40℃（20～90）%RH
儀器儲存環境溫度:-10—50℃

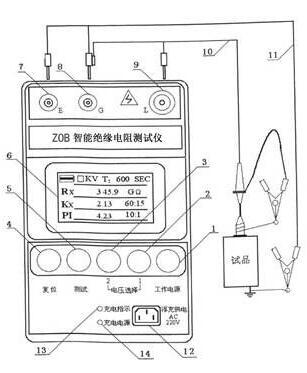

四、儀器外型如:
1.工作電源鍵(綠） 2. 電壓選擇鍵1（黃） 3. 電壓選擇鍵2(黃)
4.復位鍵(白） 5. 測試鍵(紅） 6. LCD顯示屏
7.E端(接地） 8. G端(屏蔽） 9. L端(線路)
10.測試線(帶探頭） 11. 接地線(黑） 12. 充電電源插座
13.充電指示燈(綠) 14. 充電電源指示燈(紅)
