TYDW-400V/5A大型地網接地電阻測試儀，是變電站等各種現場應用于對接地電阻及相關參數測試的高精度測試儀器。該儀器具有體積小、重量輕、攜帶方便、抗干擾性能強、準確度高等特點。儀器為一體化結構，內置變頻電源模塊，輸出電源連續變頻可調。

TYDW-400V/5A大型地網接地電阻測試儀主要具有如下特點：

全觸摸超大液晶顯示器

  操作簡單，儀器配備了的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。

變頻技術、精準測量

 抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

DSP高速處理器

 精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。

全過程智能測控

 儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。

海量存儲數據

 儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

pc機數據處理

  儀器所測量的數據可以通過U盤導出，然后在pc機上查閱和管理相關數據。

二、主要技術指標

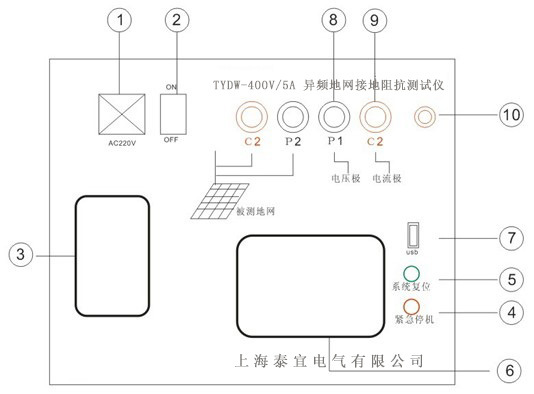

三、面板說明

1. 供電電源插座（AC 220V）

2. 電源開關

3. 打印機

4. 緊急停機按鍵

  斷開測試輸出電源，測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源，保證人員和設備的安全。

5. 系統復位按鍵

 提供儀器內部*處理器復位；此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請優先按緊急停機按鍵來快速地斷開輸出。

6. 全觸控液晶顯示屏

  超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；

7. USB接口

  U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成以日期為文件名的文本文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；

8. 電壓測量端口P1和P2（黑色）

  將P2連接至被測地網，P1連接至輔助電壓極，在P1與P2間測量輔助電壓極與地網之間的電位差。

9. 電源輸出端口C1和C2（紅色）

  將C2連接至被測地網，C1連接至輔助電流極，以構成試驗電流的回路。

10.接地接線柱

 儀器安全接地。
