一、產品概述

   TYBJ-800氧化鋅避雷器綜合測試儀主要包含如下三項功能：

   1.避雷器阻性電流測試

   2.監測器電流表校驗

   3.監測器計數器動作測試

  TYBJ-800氧化鋅避雷器綜合測試儀是發電站、變電站等現場或?qū)嶒炇矣糜跈z測氧化鋅避雷器電氣性能的儀器。儀器可以在設備運行狀態下對其避雷器阻性電流和監測器計數器動作等參數進行精準穩定的測量，還可對監測器電流表進行校驗。儀器體積小、重量輕、功能齊全，是非常理想的氧化鋅避雷器特性測量儀器。

 儀器既可有線方式測量也可無線方式測量，無線傳輸距離更是可達1000米以上，*地方便了大型變電站現場各種測量作業。整個設備操作簡單、使用方便，測量全過程由*處理器智能控制完成，8寸超大全觸控彩色液晶顯示屏可清晰的顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果更加準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量避雷器的阻性電流；從而方便工作人員及時發現氧化鋅避雷器內部受潮及閥片老化等危險缺陷。

儀器主要具有如下特點：

 本儀器有線方式和無線方式所測得的數據*一致，用戶*不用擔心因使用無線方式而帶來測量誤差。

• 有線、無線測量數據一致

  本儀器有線方式和無線方式所測得的數據*一致，用戶*不用擔心因使用無線方式而帶來測量誤差。

• 無線取樣，距離遠，操作方便

  ①無線方式：適用于室外或者PT取樣接線柜與被測避雷器距離較遠等現場，無線傳輸距離更是達到了1000米以上，完*滿足各種實驗現場的需要。

  ②有線方式：適用于室內或者PT取樣接線柜與被測避雷器距離較近等現場。

• 三相同時測量，自動修正

  儀器具備三通道阻性電流同時測量，同時提供兩種抗干擾模式；①無干擾：此模式下儀器測量時不會自動修正相間干擾角度；②有干擾：此模式下儀器測量時會自動對相間干擾角度進行計算修正，只需一次接線即可同時完成ABC三相的測量。

• 功能齊全，性能強大

  本儀器具備避雷器阻性電流測試、監測器電流校驗和監測器動作測試等多種測試功能，性能強大、測試精度高。

• 全觸摸超大8寸彩色液晶顯示

  操作簡單，儀器配備了全觸控式8寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清晰明了，操作人員不需要額外的專業培訓就能使用，是目前非常理想的智能型測量設備。

• 超大容量理電池，簡單便攜

  儀器內置超大容量鋰電池，一次充電可連續工作幾十個小時，*省去了工作現場尋找220V電源的麻煩。

二、主要技術參數

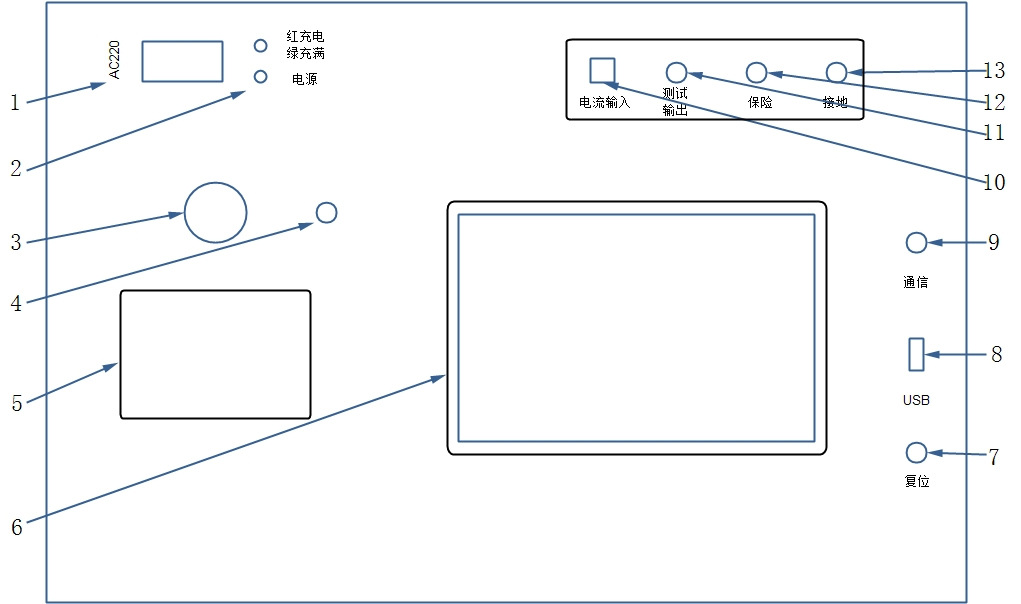

三、面板說明

   1、AC220充電插座及電源開關

   2、電源及充電指示燈

   3、GPS天線

   4、無線通訊天線

   5、微型打印機

   6、8寸液晶全觸控彩色液晶顯示器

   7、系統復位按鍵

   8、USB接口

   9、通信接口

   10、三相電流輸入端子

   11、測試輸出端子

   12、動作測試輸出保險管

   13、接地接線柱
