產品名稱：
直流單臂電橋
產品型號： QJ23a更新時間： 2023-06-26瀏覽次數： 1323QJ23a直流單臂電橋采用惠斯頓電橋線路，具有內附指零儀和電池盒，整個測量機構裝在金屬外殼內，輕巧且便于攜帶。測量1Ω～10MΩ范圍內的電阻極為方便，適宜在實驗室及現場使用。本電橋全部符合《ZBY164-83，測量電阻用直流電橋》專業標準。
產品介紹
| 產地 | 國產 | 加工定制 | 是 |
|---|
一、產品概述
QJ23a直流單臂電橋采用惠斯頓電橋線路，具有內附指零儀和電池盒，整個測量機構裝在金屬外殼內，輕巧且便于攜帶。測量1Ω～10MΩ范圍內的電阻極為方便，適宜在實驗室及現場使用。QJ23a直流單臂電橋全部符合《ZBY164-83，測量電阻用直流電橋》專業標準。
二、主要規格
1.總有效量程：1Ω～11.11MΩ
2.測量盤：1000Ω×10+100Ω×10+10Ω×10+1Ω×10
3.量程倍率：×0.001、×0.01、×0.1、×1、×10、×100、×1000
4.溫度、相對濕度使用范圍：
有效量程≥106Ω為10～30℃、25%～75%
有效量程＜106Ω為5～35℃、25%～80%
5.內附指零儀：
電流常數：＜6×10-7A/mm
阻尼時間：4s以內
6.測量盤殘余電阻：≤0.02Ω
7.電源：1號干電池三節，4.5V
8.外型尺寸：265×200×150mm
9.重量：小于2Kg

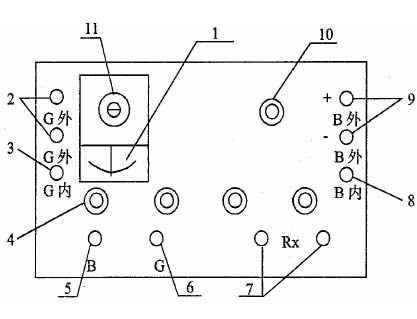

三、儀器各部分的名稱與性能
1.指零儀
2.外接指零儀接線端鈕
3.內外接指零儀轉換開關
4.測量盤
5.電源按鈕（B）
6.指零儀按鈕（G）
7.被測電阻接線端鈕（RX）
8、9.內、外接電源轉換開關
10.量程倍率開關
11.指零儀零位調整器
