產品名稱：
異頻線路參數測試儀
產品型號： TYSD-II更新時間： 2023-06-26瀏覽次數： 881TYSD-II異頻線路參數測試儀是現場測試各種高壓輸電線路（架空、電纜、架空電纜混合）工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
產品介紹
| 品牌 | 上海泰宜電氣 | 執行質量標準 | 國標 |
|---|---|---|---|
| 產地 | 國產 | 加工定制 | 是 |
TYSD-II異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。
TYSD-II異頻線路參數測試儀頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
二、主要技術參數
1 | 使用條件 | -20℃~50℃ | RH＜80% |
2 | 抗干擾原理 | 變頻法 | |
3 | 電 源 | AC 220V±10% | 允許發電機 |
4 | 電源輸出 | 輸出電壓 | AC300V |
電壓精度 | 0.5% | ||
電流精度 | 0.5% | ||
輸出電流 | 8A | ||
輸出頻率 | 45Hz、55Hz | ||
5 | 測量范圍 | 電容 | 0.01~30µF |
阻抗 | 0.01~400Ω | ||
阻抗角 | -180°~ +180° | ||
6 | 測量分辨率 | 電容 | 0.0001µF |
阻抗 | 0.0001Ω | ||
阻抗角 | 0.0001° | ||
7 | 測量準確度 | 電容：≥1µF時，±1%讀數±0.01µF； ＜1µF時，±2%讀數±0.01µF； | |
電阻：≥1Ω時，±1%讀數±0.01Ω； ＜1Ω時，±2%讀數±0.01Ω； | |||
阻抗角：±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)； | |||
8 | 干擾電流 | 小于40A | |
9 | 外型尺寸 | 530（L）×410（W）×510（H） | |
10 | 存儲器大小 | 200組 支持U盤數據存儲 | |
11 | 重 量 | 60 Kg | |

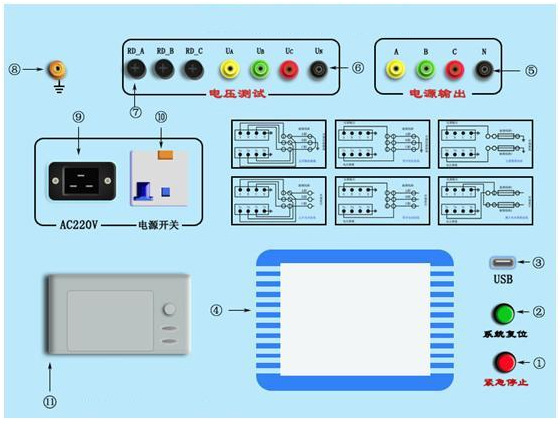

三、面板說明
1、緊急停止按鍵
2、系統復位按鍵
3、USB接口
4、液晶觸摸顯示屏
5、測試電源輸出（A、B、C、N）插孔（電流測量端子）
6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）
7、測量輸入保險管
8、接地接線柱
9、輸入電源開關
10、電源輸入插座（AC220）
11、打印機
