產品名稱：
絕緣油介電強度測試儀
產品型號： TYCJ-9200更新時間： 2023-06-26瀏覽次數： 1153TYCJ-9200絕緣油介電強度測試儀使用數字顯示和鎖定技術，讀數直觀，測量準確度高；本機考慮了球形、球蓋形、大平板這些國內外使用的標準電極和小間隙的小平板這種非標準電極，使用戶一機在手，多種要求均得到滿足。
產品介紹
| 品牌 | 上海泰宜電氣 | 產地 | 國產 |
|---|---|---|---|
| 加工定制 | 是 |
一、概述
TYCJ-9200絕緣油介電強度測試儀是依照*電工委員會標準IEC 156《絕緣油介電強度測定法》和國標GB 507-86的要求，充分考慮國內外使用者需求的基礎上設計的一種新型機型。
TYCJ-9200絕緣油介電強度測試儀使用數字顯示和鎖定技術，讀數直觀，測量準確度高；本機考慮了球形、球蓋形、大平板這些國內外使用的標準電極和小間隙的小平板這種非標準電極，使用戶一機在手，多種要求均得到滿足。本機采用特殊工藝，提供特種高強度絕緣變壓器，供給0-60kV大測量范圍，且體積小，重量輕；只要標準地線接地可靠則安全得以保證；當油擊穿時，過流保護置在0.02秒內自動切斷電源；本機安全可靠，能充分滿足各種絕緣油介電強度的測定要求。

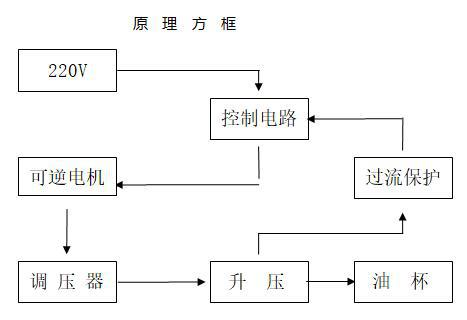

二、工作原理
采用交流可逆電機調壓器自動均勻升壓，當油被擊穿時，保護系統自動切斷電路，擊穿時放遇火花小，無明顯游離炭產生，連續六次試驗，分散性較小，無需在電極之間攪拌，油杯置于封閉的玻璃罩內設有聯鎖裝置，打開油杯罩即能自動切斷高壓電路，無儲存電荷，確保人身安全。
三、主要技術指標
1、測量范圍：0～60kV大范圍測量；
2、供電交流電源：?jiǎn)蜗?20V，50Hz；
3、升壓速度：2kV/S±5%；
4、電極形式：平板；
5、電壓畸變：＜5%；
6、顯示精度：±1.5%；
7、電極間隙：小平板：1.25mm，余均為2.5mm；
8、環境條件：溫度-10～40℃，濕度不大于75%；
9、體積：400×300×300mm3；
10、重量：約25kg。
