一、產品概述

  TYCJ-9203絕緣油介電強度自動測試儀以單片微計算機為核心，實現了測試全部自動化，測量精度高，*的提高了工作效率，大大減輕了工作人員的勞動強度，同時本儀器外觀小巧，攜帶方便。

二、TYCJ-9203絕緣油介電強度自動測試儀主要功能及特點

  1、本儀器采用微處理器，自動完成升壓、保持、攪拌、靜放、計算、打印等操作，可在0～80KV范圍內進行油循環耐壓試驗。

  2、大屏幕液晶顯示，漢字菜單提示。

  3、本儀器操作簡單，操作人員只需進行簡單的設置，儀器將會按照設定自動完成1杯油樣的耐壓試驗。1～6次的擊穿電壓值和輪回次數會自動存儲，試驗完成后，熱敏打印機可打印出各次擊穿電壓值和平均值。

  4、掉電保持，可存儲100個實驗結果，并可顯示當前環境溫度和濕度。

  5、采用單片機控制進行勻速升壓，電壓頻率準確50Hz，使得整個過程便于控制。

  6、具有過壓、過流、限位等保護，以保障操作人員的安全。

  7、具有溫度測量顯示功能以及系統時鐘顯示。

  8、標準RS232接口，可與計算機通信。

三、主要技術指標

• 輸出電壓：0～80KV（可選）
• 電壓畸變率：＜3%
• 升壓速度：2.0～3.5KV/S（可調）
• 靜放時間：15分（可調）
• 升壓間隔：5分（可調）
• 升壓次數：1～6次（可選）
• 升壓器容量：1.5KVA
• 測量精度：±3%
• 電源電壓：AC220V±10% 50Hz±1 Hz
• 功率：200W
• 適用溫度：0℃～45℃
• 適用濕度：＜75%RH
• 外形尺寸：465×385×425

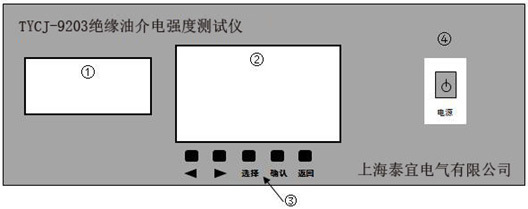

四、面板說明

①熱敏打印機--打印測試結果

②液晶顯示器--顯示菜單和各種提示及測試結果

③操作按鍵

 --在按下“選擇”鍵后，按此鍵可遞增設置數值

 --在按下“選擇”鍵后，按此鍵可遞減設置數值

選擇--用此鍵可選擇各項功能，反白光標所在項為被選中項

確認--功能執行鍵

返回--退出操作界面

④電源開關與指示
